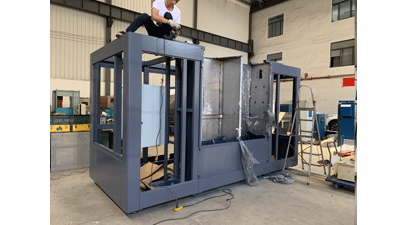

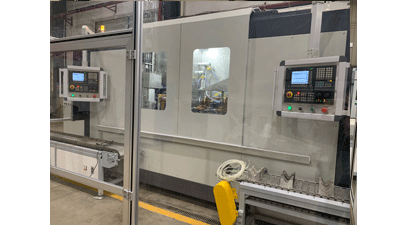

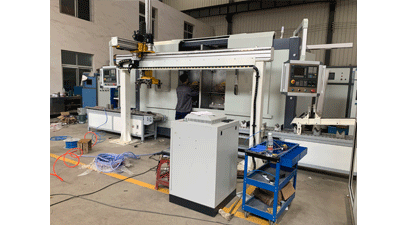

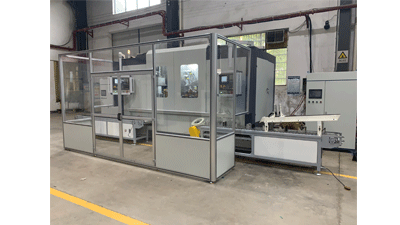

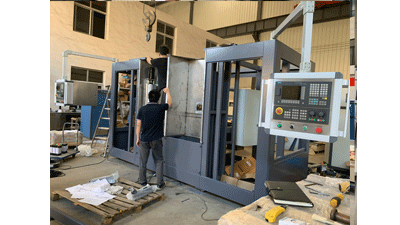

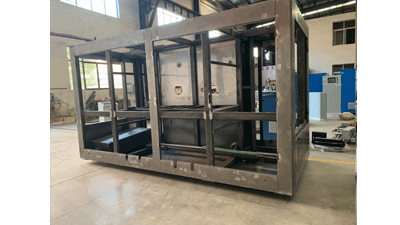

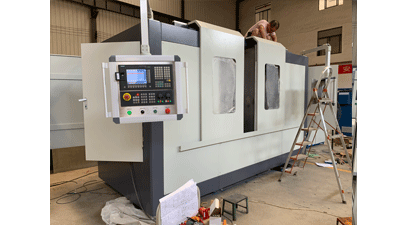

本套加熱設備主要由4工位立式數控淬火機床、感應加熱電源和冷卻循環系統三大部分組成。

機械部分主要構成：上料傳送機構、數控淬火變壓器移動機構、龍門架式自動機械手、4個立式加熱噴淋工位總成、下料機構箱、淬火液三級過濾裝置、油霧分離系統、數控電氣控制系統、工藝參數監控系統、安全警報系統等組成。整機三防處理，防銹蝕，防塵，防漏液。

加熱電源包括2臺IGBT 350KW感應加熱電源、電源數控系統、電源穩壓系統、淬火變壓器、感應加熱線圈、淬火噴淋線圈等；

冷卻系統包括淬火液閉式風冷冷卻塔1臺、電源閉式風冷冷卻塔1臺、淬火液箱1套、電源冷卻液箱1套以及配套管路設施

本套設備可實現產品加工的高效率以及整個加工過程從上料到下料全過程的全自動化。
